ナビゲーションシステム取付

　取付車両はスズキセルボモード（ＣＮ２２Ｓ）

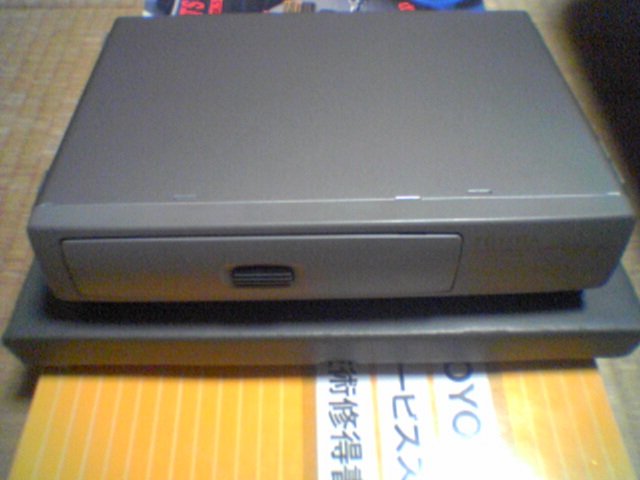

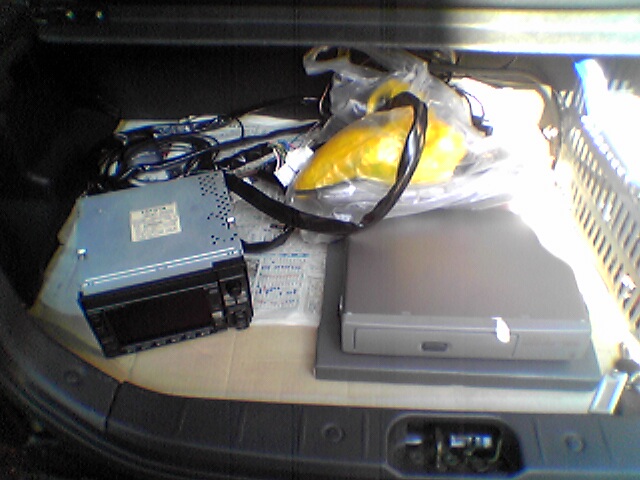

今回取り付けるナビゲーションシステム
トヨタ純正ボイスナビゲーションシステム
NVN-V60（松下製） KT5060　1996年製

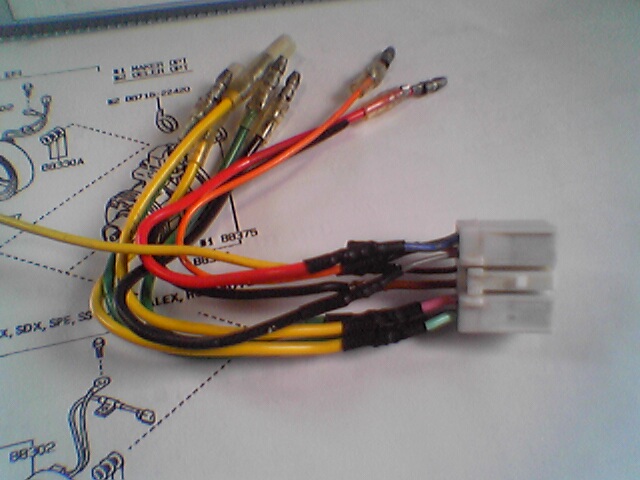

ナビ本体がトヨタコネクターなのでギボシ端子に変換します。
そしてスズキ用変換ハーネスで車両側へ接続します。

本体用のコネクターが無い場合は
電源取り出しコネクター（東光特殊電線株式会社）
を使用して切断加工するか、解体屋などで入手してください。
入手困難な方は本体内からハンダ付けで線を出してください。

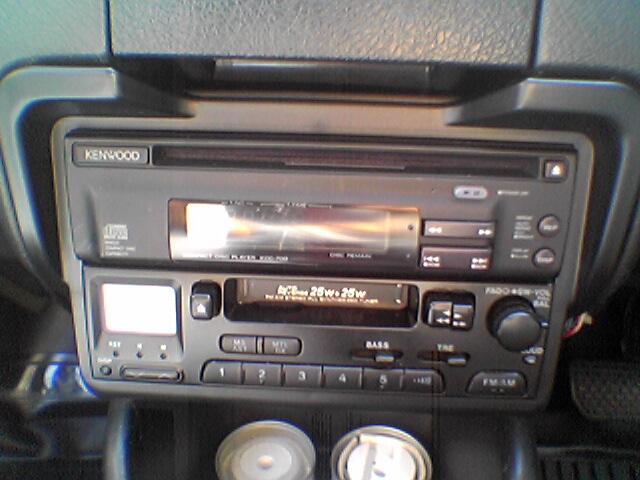

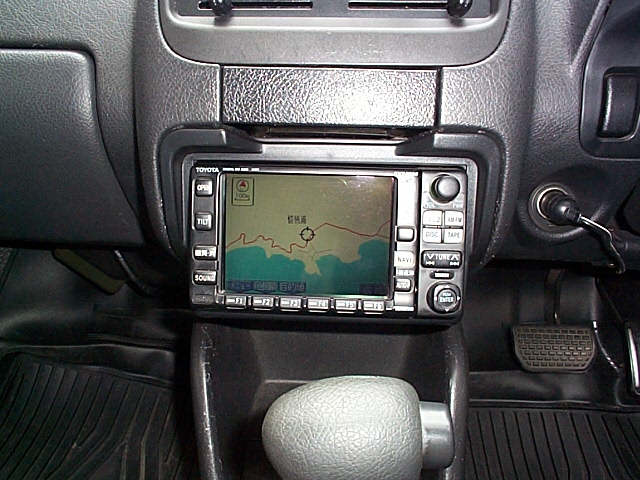

元々セルボモードは1DINですが
カナック企画製カーステレオ取り付けキットセルボモード用KK-S22D を使用し2DINにしました。

フロアに両面テープではおもしろくないので

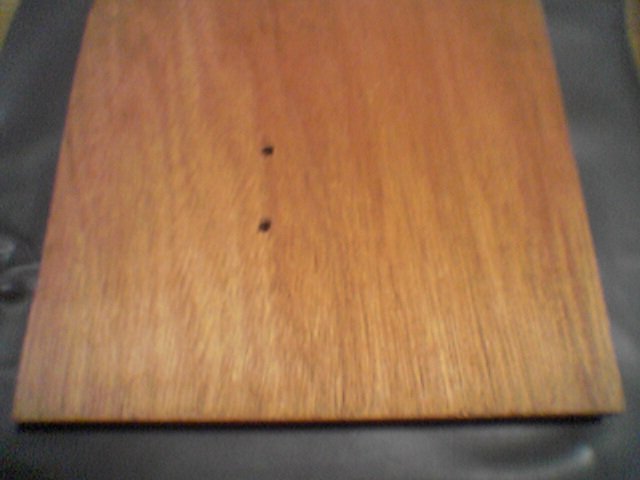

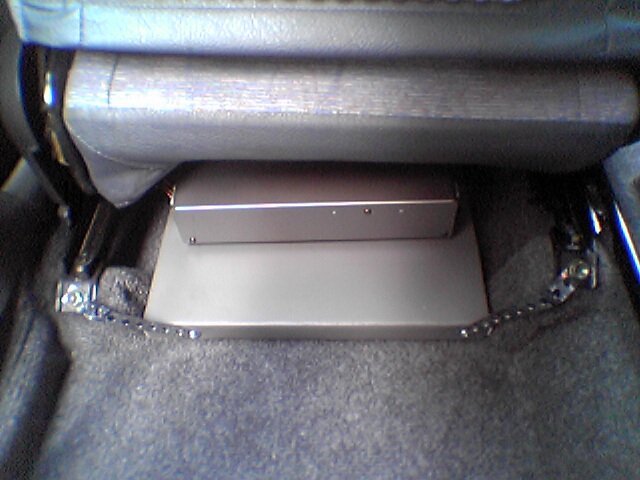

ベニア板に本体を固定します。

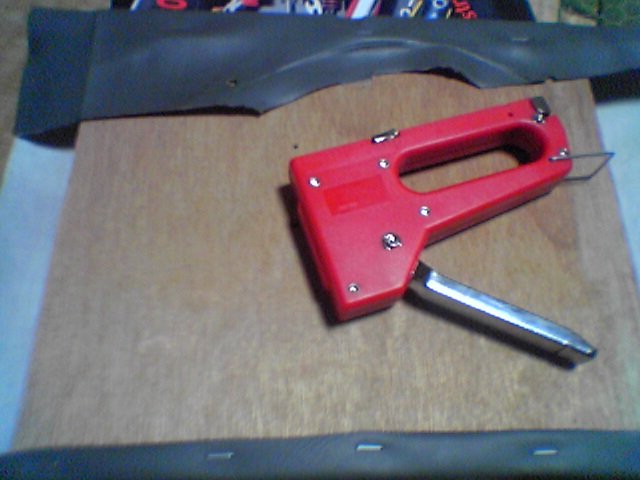

板には合皮を貼りました。

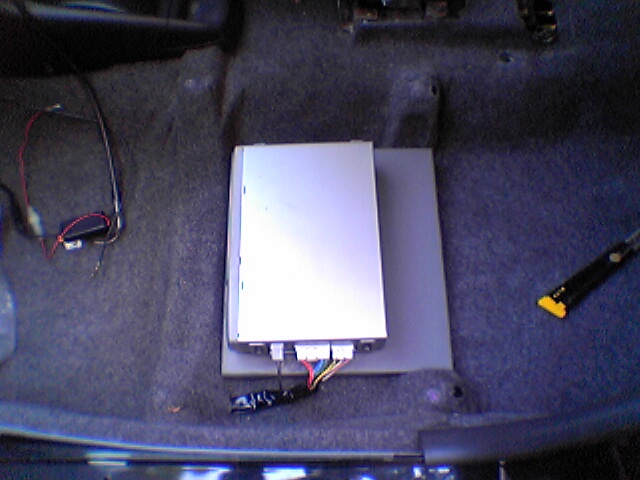

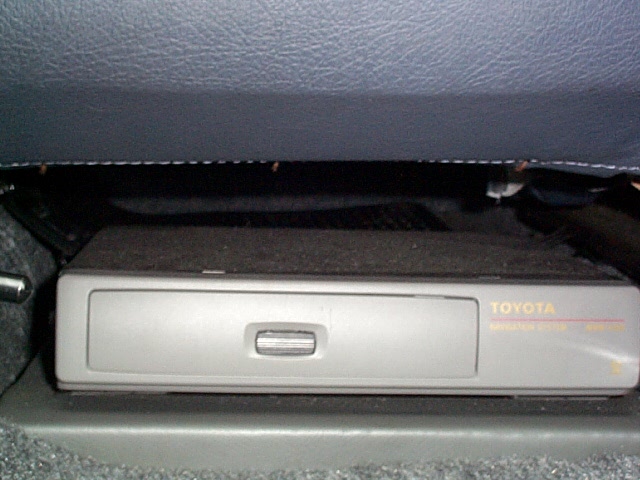

助手席側に設置します。
運転席側でも可能ですが年式によってはコンピューターがあります。

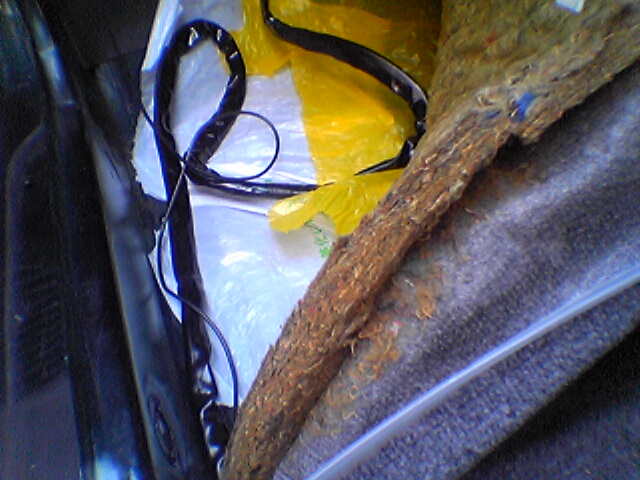

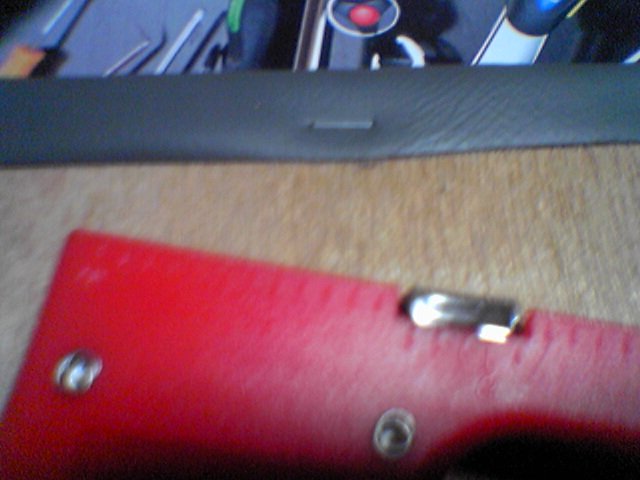

シートレールに共締め　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　もちろん配線はフロア―カペットの下を通します。

その他　ＧＰＳ/テレビアンテナ室内置き
　　　　　 車速線接続
　　　　　 ＣＤチェンジャー付き

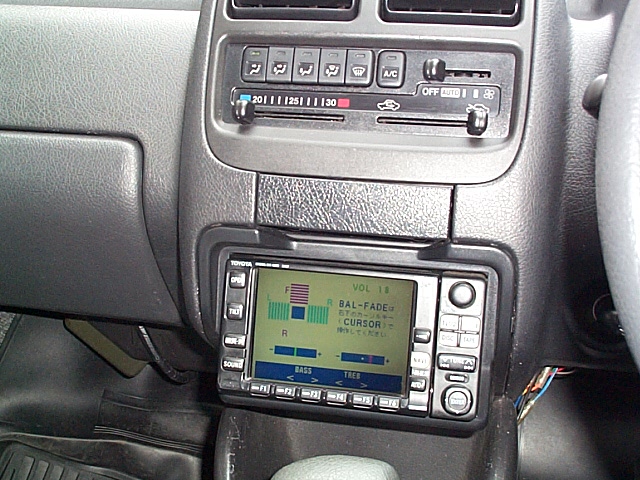

この車はもともとオーディオスペースが下のコンソール位置にあるため
モニターが見づらいのが事実です。
ちなみにオンダッシュモニターの選択した場合でも
取り付け位置によっては前方視界が妨げられますので注意が必要です。
